Fonte de alimentação ininterrupta: Guia de proteção da empresa

DICAS：UPS de dupla conversão está a remodelar a arquitetura moderna da proteção de energia. Como a topologia central da fonte de alimentação ininterrupta A UPS de dupla conversão atinge um tempo de transferência zero através da transformação dupla AC-DC-AC, fornecendo energia limpa e estável para centros de dados, equipamento médico e automação industrial. Este guia analisa as diferenças técnicas entre UPS de dupla conversão e UPS online, fornece diretrizes de dimensionamento de 10kVA a 1000kVA e revela as tendências da indústria em UPS de iões de lítio e arquitecturas modulares com base em dados de mercado de 2025 (o mercado mundial de UPS atinge $12,24 mil milhões). Quer se trate de planear a redundância de energia do centro de dados ou de atualizar a fábrica energia de reserva este manual de fonte de alimentação ininterrupta ajuda a reduzir os riscos de interrupção e a otimizar o custo total de propriedade.

Ⅰ. Sistemas de alimentação eléctrica ininterrupta: A pedra angular da segurança energética na era digital

No ambiente empresarial atual, altamente dependente da eletricidade, as interrupções de energia podem custar milhares de dólares por minuto. De acordo com os últimos Investigação dos serviços secretos de Mordor, Segundo as projecções, o mercado global de UPS deverá crescer de $12,24 mil milhões em 2025 para $15,72 mil milhões em 2031. Este crescimento é impulsionado por uma procura rígida de fonte de alimentação ininterrupta da computação em nuvem, dos requisitos de potência de computação da IA e da expansão da infraestrutura 5G.

Dupla conversão UPS A tecnologia UPS de dupla conversão, que representa o mais elevado nível de proteção de energia, está a tornar-se a escolha preferida para centros de dados e instalações de missão crítica. Ao contrário da energia de reserva tradicional, a UPS de dupla conversão isola completamente as cargas da energia da rede pública através da transformação contínua AC-DC-AC, eliminando as flutuações de tensão, a variação de frequência e a poluição harmónica. Esta UPS em linha garante que o equipamento sensível recebe energia de onda sinusoidal pura, mesmo em condições de rede extremas.

Ⅱ. Mergulhar profundamente nos princípios de funcionamento da UPS

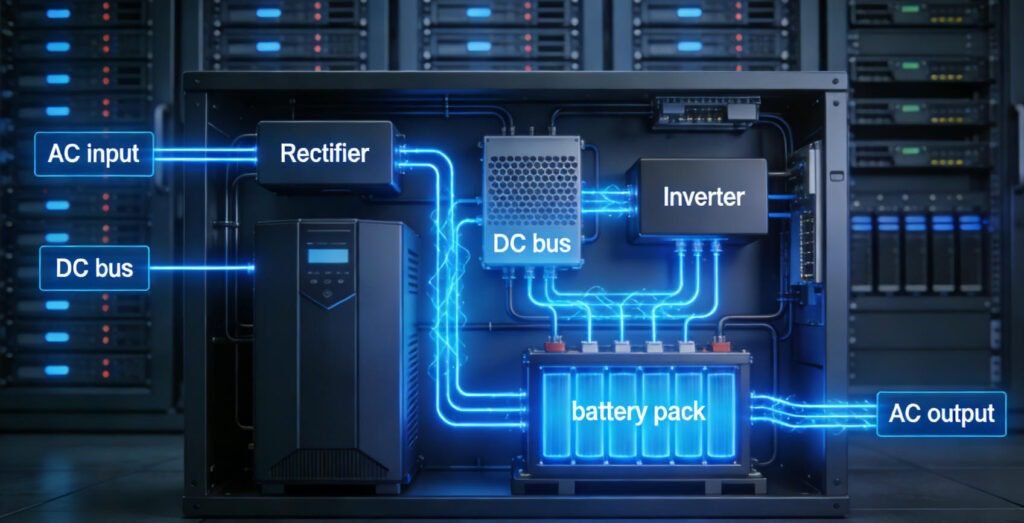

1. Sinergia de componentes principais

Os sistemas UPS modernos são compostos por cinco módulos principais que formam uma sofisticada rede de proteção de energia:

• Retificador/Carregador: Converte CA em CC enquanto alimenta o inversor e carrega as baterias. Na UPS de dupla conversão, o retificador funciona continuamente, assegurando que as baterias permanecem ligadas.
• Inversor: Converte a corrente contínua de volta para uma saída CA pura. A UPS online de topo de gama utiliza a tecnologia IGBT ou SiC MOSFET, conseguindo eficiência de conversão superior a 98%.
• Banco de baterias: Como unidades de armazenamento de energia, as UPS de iões de lítio estão a substituir rapidamente as tradicionais baterias de chumbo-ácido, oferecendo uma densidade de energia 3x e ciclo de vida mais longo.
• Bypass estático: Muda para o bypass da rede eléctrica em <4 milissegundos durante uma falha ou sobrecarga da UPS, assegurando uma alimentação ininterrupta da carga.
• Unidade de controlo inteligente: Os sistemas UPS modernos dispõem de manutenção preditiva orientada por IA, alertando para falhas da bateria com 90 dias de antecedência.

2. Vantagens exclusivas da tecnologia de dupla conversão

O valor central da UPS de dupla conversão (também designada por VFI, Voltage and Frequency Independent) reside em isolamento elétrico completo. Após a retificação, toda a energia passa pelo buffer da bateria antes de ser regenerada pelo inversor. Este processo filtra completamente:

• Quedas e subidas de tensão
• Distorção harmónica (THD)
• Variações de frequência
• Interferência electromagnética (EMI)

Em contrapartida, UPS de reserva (VFD) só ativa o inversor durante as interrupções, com Atrasos de transferência de 2-10 milissegundos, não é adequado para servidores de precisão e equipamento médico.

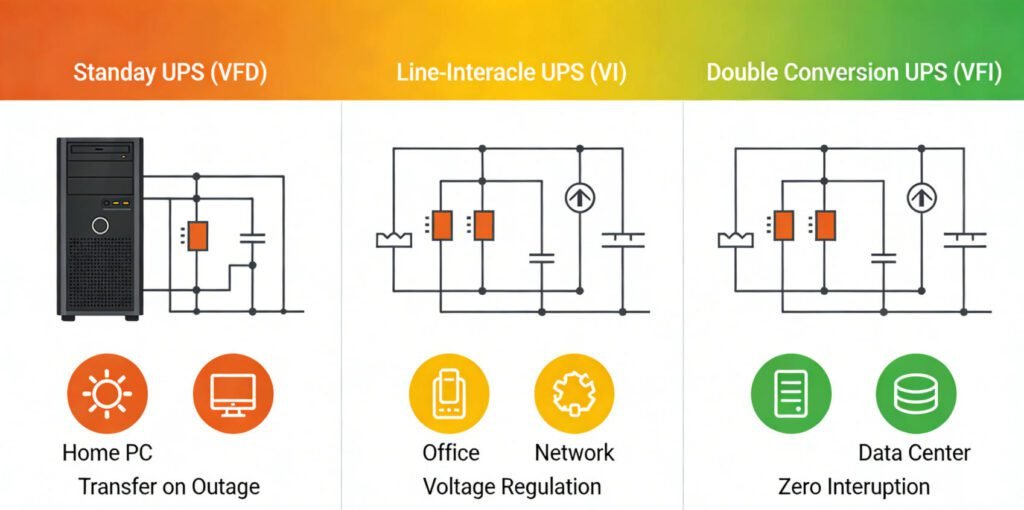

Ⅲ. Tipos de sistemas UPS e correspondência de aplicações

1. UPS Online de Dupla Conversão (VFI)

Caraterísticas técnicas: Conversão contínua AC-DC-AC, tempo de transferência zero, regulação da tensão de saída ±1%

Melhores cenários de aplicação:

• Centros de dados de hiperescala
• Sistemas de negociação financeira e plataformas HFT
• Equipamentos de imagiologia médica (RMN, TAC)
• Fabrico de semicondutores e laboratórios de precisão

Tendências do mercado: Em 2024, a UPS de dupla conversão online detinha 58,1% da quota de mercado das UPS industriais. A série Galaxy VXL 2025 da Schneider Electric atinge uma eficiência de 99% em modo eConversion, reduzindo as perdas para menos de 1%.

2. UPS interactiva de linha (VI)

Caraterísticas técnicas: O inversor funciona em paralelo, fornecendo regulação da tensão, tempo de transferência <10 milissegundos

Melhores cenários de aplicação:

• Salas de servidores das PME
• Sistemas POS de retalho e agências bancárias
• Estações de base 5G e nós de computação periférica
• Zonas comerciais urbanas com uma qualidade de rede relativamente estável

Vantagem da eficiência: Em regiões de rede estável, as UPS line-interactivas atingem uma eficiência de 95-98%, 3-5 pontos percentuais mais elevada do que as UPS de dupla conversão. No entanto, em áreas com flutuações frequentes de tensão (por exemplo, Índia, Nigéria), ciclos de carga/descarga da bateria reduzir o tempo de vida.

3. UPS de reserva (VFD)

Caraterísticas técnicas: Alimentação direta da rede eléctrica pública, comuta para o inversor da bateria durante as interrupções, tempo de transferência 2-10 milissegundos

Limitações da aplicação: Apenas adequado para cargas não críticas, tais como:

• Estações de trabalho pessoais e PCs domésticos
• Impressoras de escritório e routers de rede
• Sistemas de controlo de segurança

Aviso importante: Alguns fabricantes comercializam a UPS de reserva como “interactiva na linha”. Ao comprar, verifique sempre as etiquetas de certificação VI (Voltage Independent) ou VFI.

Ⅳ. Estratégias de dimensionamento e configuração de UPS

1. Metodologia de cálculo da potência

Uma avaliação exacta da carga é o primeiro passo para o dimensionamento da UPS. Potência total da carga (kW) = Soma da potência nominal de todos os equipamentos × Fator de diversidade (normalmente 0,8). Para UPS para centros de dados, considerar também:

• Densidade de potência do servidor de IA: Os racks de GPU NVIDIA H100 excedem os 35kW, 3x servidores tradicionais
• Fator de potência (PF): O fator de potência das UPS modernas atinge 0,9-1,0, permitindo que a UPS de 100kVA produza 90-100kW de potência real
• Expansão futura: Recomendar a margem de capacidade 20-30%, utilizando UPS modular para uma implementação “pay-as-you-grow” (pague à medida que cresce)

2. Bateria Tempo de cópia de segurança Conceção

Bateria UPS O tempo de execução depende de duas condições de fronteira:

Cenário sem gerador: Os limites térmicos da UPS suportam normalmente 30-60 minutos de funcionamento. Para além desta duração, a UPS desencadeia o encerramento da proteção térmica. Por conseguinte, as baterias de longa duração (>1 hora) sem soluções de arrefecimento de apoio representam um investimento desperdiçado.

Com cenário de gerador: A configuração padrão da bateria de 5-15 minutos cobre o arranque do gerador (<30 segundos) e o tempo de estabilização. As instalações financeiras e médicas utilizam frequentemente geradores redundantes N+1, com a UPS a servir apenas como proteção de transição.

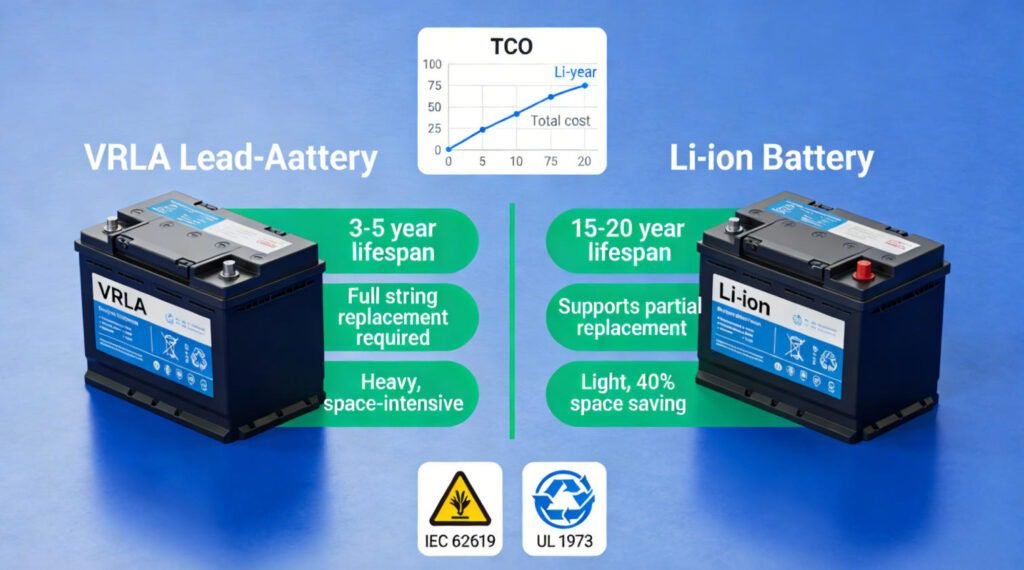

Revolução do ião de lítio: Em 2025, a penetração das UPS de iões de lítio nos centros de dados está a acelerar rapidamente. Em comparação com as baterias de chumbo-ácido VRLA, o ião de lítio oferece:

• 40% economia de espaço
• Redução da carga de arrefecimento de 8kW/MW (poupança anual de $75.000)
• 15-20 anos de vida útil (VRLA apenas 3-5 anos)

3. Seleção de topologia: Centralizado vs Distribuído

UPS centralizada:

• Uma única UPS de alta potência (>500kVA) protege toda a instalação
• Vantagens: Gestão unificada, elevada redundância (2N ou 2N+1)
• Adequado para: Centros de dados em hiperescala, fábricas de semicondutores

UPS distribuída:

• UPS a nível de bastidor (1-10kVA) ou UPS a nível de fila (50-200kVA)
• Vantagens: Isolamento de falhas, alimentação eléctrica de proximidade, perdas de distribuição reduzidas
• Adequado para: Nós de computação de ponta, centros de dados modulares

De acordo com os dados da GM Insights, as UPS distribuídas cresceram 5,5% no mercado das PME em 2024, em comparação com 3,2% para soluções centralizadas.

Ⅴ. 2025 Tendências do mercado de UPS e evolução tecnológica

1. Factores de crescimento do mercado

O mercado global de UPS está a registar um crescimento estrutural. Precedência Previsões de investigação A dimensão do mercado aumentará de $9,92 mil milhões em 2025 para $14,84 mil milhões em 2035 (CAGR 4,11%). Os principais factores incluem:

• Aumento da procura de energia nos centros de dados: A Agência Internacional da Energia (AIE) prevê que o consumo global de eletricidade dos centros de dados cresça de 415TWh em 2024 para 945TWh em 2030
• Expansão da computação de IA: Os servidores de IA já são responsáveis por 20% do consumo de energia dos centros de dados, prevendo-se que dupliquem até ao final de 2025
• Infraestrutura 5G: 127 000 novas estações de base 5G a nível mundial em 2025, cada uma exigindo uma proteção UPS de 3-10kVA

2. Quatro direcções de evolução tecnológica

Atualização do dispositivo de alimentação de silício: O MOSFET de carboneto de silício (SiC) que substitui o tradicional IGBT permite que a eficiência da UPS de dupla conversão ultrapasse 98%, poupando 120kW de carga de arrefecimento por MW.

Adoção da arquitetura modular: A UPS modular suporta manutenção hot-swappable, permitindo a substituição de módulos avariados sem impacto na carga. Eaton 93PM G2 suporta uma expansão flexível de 50-600kW; Schneider Galaxy VXL atinge 500-1250kW de expansão modular.

Bateria como serviço (BaaS): A Schneider Electric e a ABB lançaram modelos BaaS, agrupando hardware UPS, baterias de lítio e manutenção de 10 anos em taxas de serviço mensais (de $8.500/100kVA), convertendo CapEx em OpEx.

Manutenção preditiva baseada em IA: A aprendizagem automática analisa a impedância da bateria, a temperatura e as alterações da resistência interna, alertando para falhas com 90 dias de antecedência e prolongando a vida útil da bateria em 20%.

3. Panorama do mercado regional

• América do Norte: O maior mercado, 42,3% quota global, A procura de UPS para centros de dados nos EUA representa 75% a nível mundial
• Ásia-Pacífico: Crescimento mais rápido, a procura de energia para centros de dados na China deverá crescer 170%, a automação do fabrico na Índia impulsiona a procura de UPS industriais
• Europa: Líder na integração de energia verde, a Legrand alemã lançou a série Keor MOD em 2024, com destaque para o hot-swap e a gestão inteligente da energia

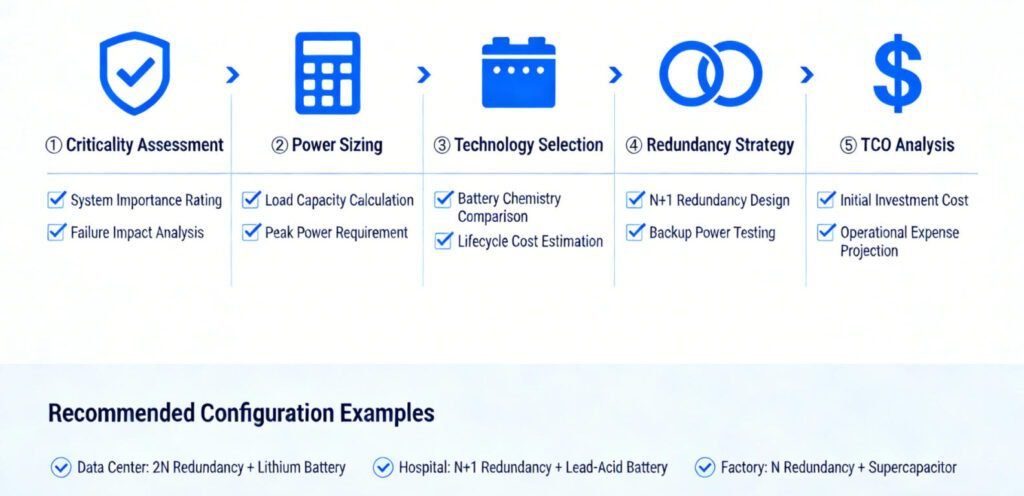

Ⅵ. Lista de verificação da decisão de compra da UPS

Com base na análise anterior, resumimos os principais elementos de decisão:

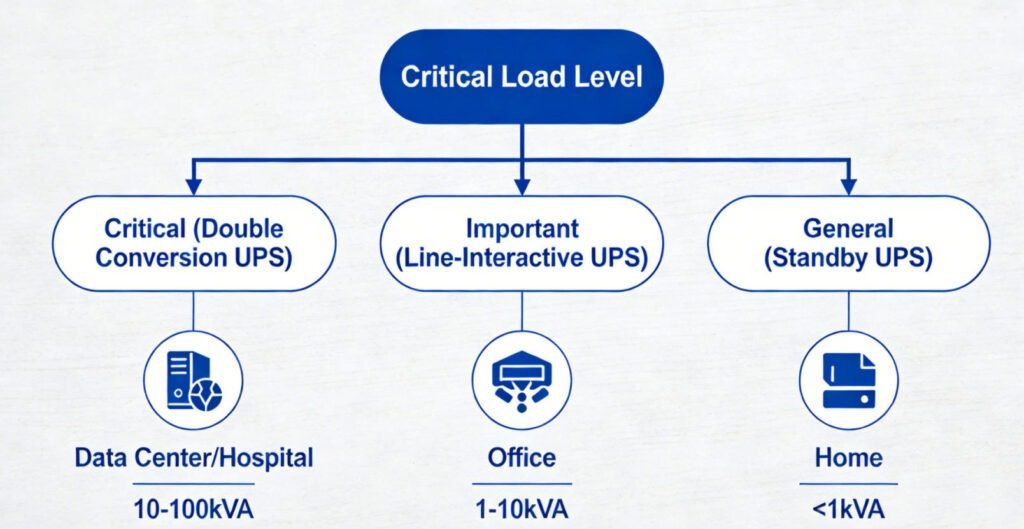

1. Determinar a criticidade da carga

• Missão crítica (comércio financeiro, suporte de vida): Deve escolher UPS online de dupla conversão
• Negócios importantes (ERP empresarial, comunicações): A UPS interactiva em linha cumpre os requisitos
• Escritório geral (processamento de documentos, impressão): UPS de reserva com boa relação custo-benefício

2. Calcular as necessidades reais de energia

• Listar todas as potências nominais do equipamento protegido
• Aplicar o fator de diversidade (0,7-0,9)
• Considerar uma expansão futura de 3-5 anos (margem de +30%)
• Confirmar o fator de potência da UPS (PF≥0,9)

3. Selecionar a tecnologia da bateria

• Aplicações standard (ciclo <5 anos): VRLA chumbo-ácido (custo mais baixo)
• Aplicações de ciclo longo (>10 anos): Iões de lítio (melhor TCO)
• Ambientes com temperaturas extremas: Níquel-cádmio (Ni-Cd, -20°C a +50°C)

4. Determinar a estratégia de redundância

• Configuração N: Sem redundância, adequado para cargas não críticas
• Configuração N+1: Uma unidade de reserva, adequada para a maioria das aplicações comerciais
• Configuração 2N: Redundância total, adequada para centros de dados Tier III/IV

5. Avaliar o custo total de propriedade (TCO)

• Custo de aquisição inicial (apenas 20-30% do custo total)
• Custo de substituição da bateria em 10 anos (VRLA requer 2-3 substituições)
• Custos energéticos (cada melhoria de eficiência de 1% permite poupar $10.000/100kW durante 10 anos)
• Custos de manutenção (monitorização remota reduz o serviço no local 30%)

Ⅶ. Conclusão: Construir infra-estruturas de energia resilientes

Nas águas profundas da transformação digital, UPS de dupla conversão evoluiu de acessório opcional para equipamento de série para infra-estruturas críticas. Com uma densidade de computação de IA superior a 35 kW por bastidor, as arquitecturas de energia tradicionais enfrentam grandes desafios. As empresas precisam de equilibrar a fiabilidade, a eficiência e a sustentabilidade em fonte de alimentação ininterrupta seleção do sistema.

O mercado de UPS de 2025 apresenta tendências claras: adoção acelerada de iões de lítio, proliferação de arquitetura modular e operações de IA maduras. Para os tomadores de decisão, a chave é se libertar do pensamento de “apenas custo de compra”, adotando a perspetiva do custo total do ciclo de vida (LCC) para avaliar UPS em linha investimentos. Como Relatórios da Mordor Intelligence mostram que as empresas que adoptam modelos de bateria como serviço podem reduzir o investimento inicial em 40% e, ao mesmo tempo, obter serviços de gestão de baterias mais profissionais.

Quer se trate da construção de novos centros de dados em hiperescala ou da atualização de fábricas existentes sistemas UPS industriais, Por isso, recomendamos o estabelecimento de parcerias estratégicas com fornecedores que possuam redes de serviços globais (como a Eaton, a Schneider Electric, a Vertiv e a Huawei). Numa era em que os custos de interrupção de energia podem atingir $10.000 por minuto, Os sistemas UPS profissionais não são apenas um seguro, mas a pedra angular da continuidade do negócio.
