Медицинский ИБП против изолирующего трансформатора: Руководство по защите критического электропитания

СОВЕТЫ：ИБП с двойным преобразованием системы и изолирующие трансформаторы составляют основу критической защиты электропитания в современных медицинских учреждениях. Понимание технической взаимосвязи между архитектурой ИБП промышленной частоты и требованиями к истинной изоляции необходимо для инженеров-электриков, разрабатывающих медицинские изделия. системы резервного питания. В этом комплексном руководстве разъясняется, почему выходные трансформаторы ИБП промышленной частоты не могут служить в качестве разделительных трансформаторов в медицине, рассматриваются опасности заземления в медицинских учреждениях, а также предлагаются практические стратегии для реализации соответствующих требований. онлайн ИБП конфигурации, обеспечивающие безопасность пациентов и соблюдение нормативных требований.

Ⅰ. Введение: Критическая роль защиты электропитания в здравоохранении

Современные медицинские учреждения полагаются на сложное электронное оборудование для диагностики, лечения и мониторинга состояния пациентов. Эти устройства - от аппаратов МРТ до аппаратов искусственной вентиляции легких - требуют стабильного и чистого питания для точной работы. Колебания или перебои в подаче электроэнергии могут поставить под угрозу безопасность пациентов и целостность данных. Именно поэтому ИБП с двойным преобразованием Системы становятся незаменимыми - они обеспечивают непрерывное, регулируемое питание критически важного медицинского оборудования.

Понимание взаимосвязи между ИБП промышленной частоты и разделительных трансформаторов имеет решающее значение для инженеров-электриков, проектирующих медицинские системы электропитания. Многие специалисты задаются вопросом: Может ли встроенный трансформатор ИБП промышленной частоты служить в качестве изолирующий трансформатор? Эта статья разъясняет это распространенное заблуждение и дает практические рекомендации по проектированию электроснабжения медицинских учреждений.

Ⅱ. Требования медицинских учреждений к системам ИБП

1. Классификация медицинских пунктов

Медицинские учреждения классифицируют места по степени риска поражения электрическим током и контакта с пациентами:

• Группа 0: Нет контакта с пациентами; прерывание питания не представляет опасности для жизни
• Группа 1: Внешние или несердечные инвазивные процедуры; допустимы короткие перерывы в питании
• Группа 2: Внутрисердечные процедуры и жизнеобеспечение; нетерпимость к перебоям в подаче электроэнергии

Согласно стандартам IEC 60364-7-710 и GB16895.24, в зонах группы 2 требуются источники бесперебойного питания со временем переключения ≤0,5 секунды. К таким зонам относятся операционные, отделения интенсивной терапии и лаборатории катетеризации сердца, где резервное питание системы должны работать бесперебойно.

2. Требования к системе заземления

В стандарте JGJ312-2013 Medical Building Electrical Design Code указано, что системы TN-S, использующие трехфазные ИБП, должны включать разделительные трансформаторы с повторным заземлением. Однако в отрасли продолжаются споры о том, считаются ли выходные трансформаторы ИБП промышленной частоты настоящими разделительными трансформаторами.

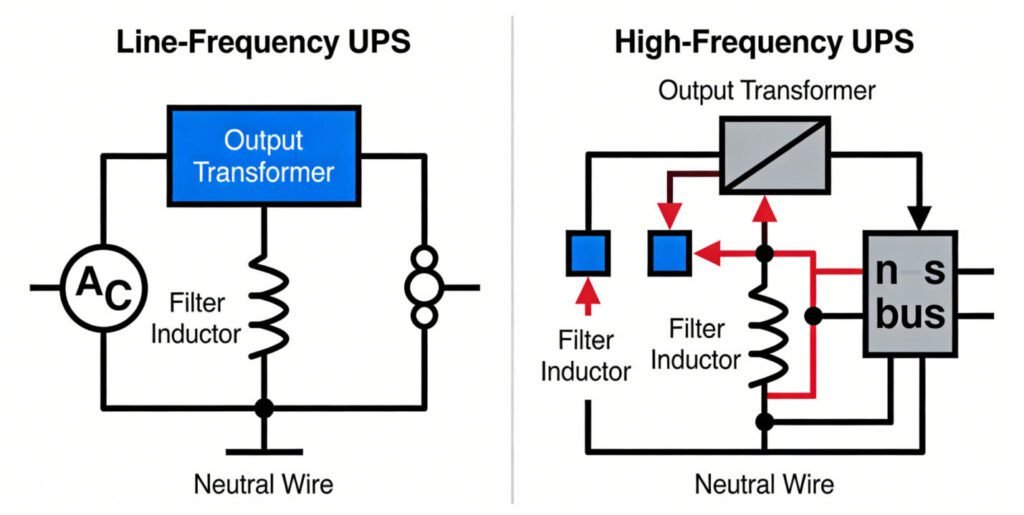

Ⅲ. Понимание топологий ИБП

1. Промышленные частотные ИБП

В системах ИБП промышленной частоты используются:

• Тиристорные мосты с кремниевым управляемым выпрямителем (SCR)
• IGBT-инверторы, работающие на частоте 50 Гц
• Встроенные выходные трансформаторы для повышения напряжения

В таких системах используется 6- или 12-импульсное выпрямление. Выходной трансформатор выполняет две задачи: повышение напряжения и фильтрация гармоник. Поскольку напряжение шины постоянного тока относительно низкое, трансформатор повышает выходное напряжение до стандартных уровней 380В/400В, одновременно фильтруя шумы переключения инвертора.

2. Высокочастотные ИБП

Современные высокочастотные системы ИБП оснащены:

• Высокочастотные выпрямители на основе IGBT (обычно переключение 20 кГц)
• Коэффициент мощности схемы коррекции (PFC)
• Индуктивности выходного фильтра вместо трансформаторов

Эти системы обеспечивают более высокий КПД и занимают меньшую площадь. Повышенное напряжение шины постоянного тока (обычно 400 В+) позволяет напрямую выводить 380 В без повышающих трансформаторов, заменяя их компактными фильтрующими индукторами.

Ⅳ. Почему трансформаторы ИБП промышленной частоты НЕ являются изоляционными трансформаторами

1. Проблема критического нейтралитета

Определяющей характеристикой истинных разделительных трансформаторов согласно GB19212.1-2016 и GB19212.16-2017 является полное электрическое разделение между входными и выходными цепями. В частности, пункт 19.1 гласит: “Входные и выходные цепи должны быть электрически отделены друг от друга и сконструированы таким образом, чтобы между этими цепями не существовало прямого или косвенного соединения через любую другую проводящую часть”.”

Однако в системах ИБП промышленной частоты нейтральный проводник (N) подключается непосредственно от входа к выходу через вторичную обмотку трансформатора. Это создает непрерывный электрический путь, нарушающий истинные требования к гальванической развязке.

2. Анализ конфигурации системы

В топологии ИБП промышленной частоты:

• Нейтральная линия поступает на вход ИБП
• Он обеспечивает опорный потенциал для выпрямителя, зарядного устройства и инвертора.
• Эта же нейтраль подключается к нейтральной точке вторичной обмотки трансформатора
• При такой конфигурации сохраняется целостность нейтрали

Такая конструкция обеспечивает плавный переход между режимами сети и инвертора, но не позволяет добиться полной изоляции. Нейтральное соединение сохраняется независимо от того, работает ли система от электросети или от резервной батареи.

3. Последствия для безопасности медицинских установок

Прямое нейтральное соединение означает:

• Отсутствие гальванической развязки между входом и выходом
• Потенциал распространения тока замыкания на землю
• Невозможность создания независимых систем заземления
• Нарушение требований к медицинским ИТ-системам в соответствии с IEC 60364-7-710

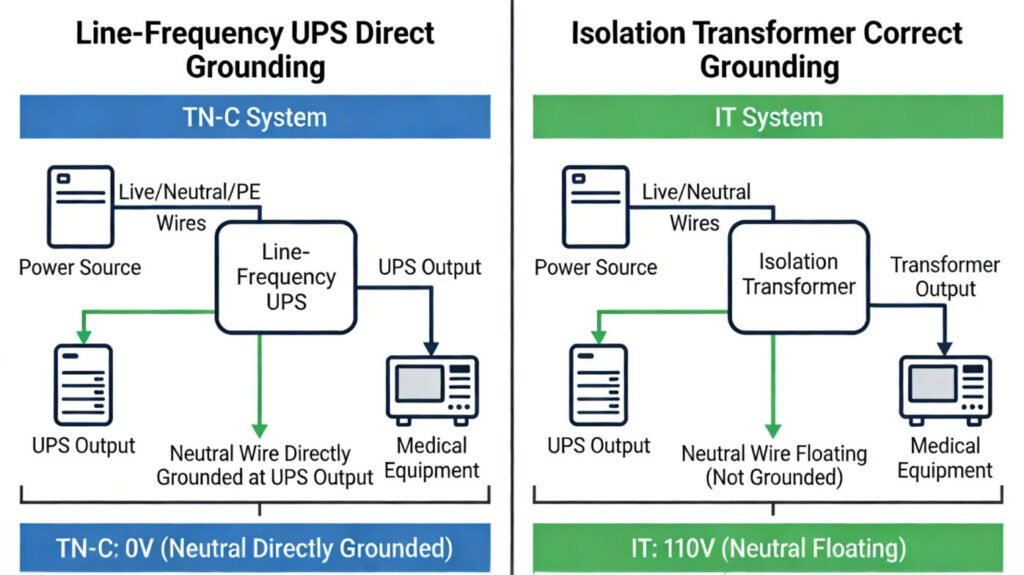

V. Опасности заземления выходных трансформаторов ИБП промышленной частоты

1. Преобразование заземления системы

Подключение нейтрали выхода ИБП к земле коренным образом изменяет конфигурацию электрической системы. В стандартных установках TN-S это создает нежелательное состояние TN-C, когда нейтраль и защитное заземление объединяются - конфигурация, строго запрещенная в медицинских средах в соответствии с международными стандартами безопасности.

Полученная система представляет:

• Повышенное напряжение прикосновения во время неисправностей
• Нейтральный ток, протекающий по защитным проводникам
• Потенциальные электромагнитные помехи для чувствительного медицинского оборудования
• Угроза безопасности устройств, контактирующих с пациентом

2. Несоблюдение нормативных требований

Медицинские электроустановки должны соответствовать требованиям:

• IEC 60601-1 для безопасности медицинского оборудования
• IEC 60364-7-710 для установки в медицинских учреждениях
• NFPA 99 для электрических систем медицинских учреждений
• GB16895.24 для китайских медицинских установок

Все эти стандарты предписывают конфигурации ИТ-систем (изолированные системы питания) или надлежащим образом изолированные системы TN-S для медицинских учреждений группы 2. Неправильное заземление ИБП ставит под угрозу соответствие стандартам и безопасность пациентов.

VI. Правильная реализация изоляционного трансформатора

1. Конфигурация внешнего изолирующего трансформатора

Правильное проектирование медицинского питания требует установки специальных разделительных трансформаторов:

• На выходе ИБП: Предпочтительный метод, обеспечивающий гибкость и оптимальную производительность
• Отдельно от места расположения ИБП: Позволяет позиционировать вблизи критических нагрузок
• С независимым заземлением: Обеспечивает истинную гальваническую изоляцию

Эта конфигурация позволяет:

• Истинное разделение нейтрали и земли
• Пониженное напряжение заземления
• Соответствие требованиям к медицинским ИТ-системам
• Усиленная защита от микроударов

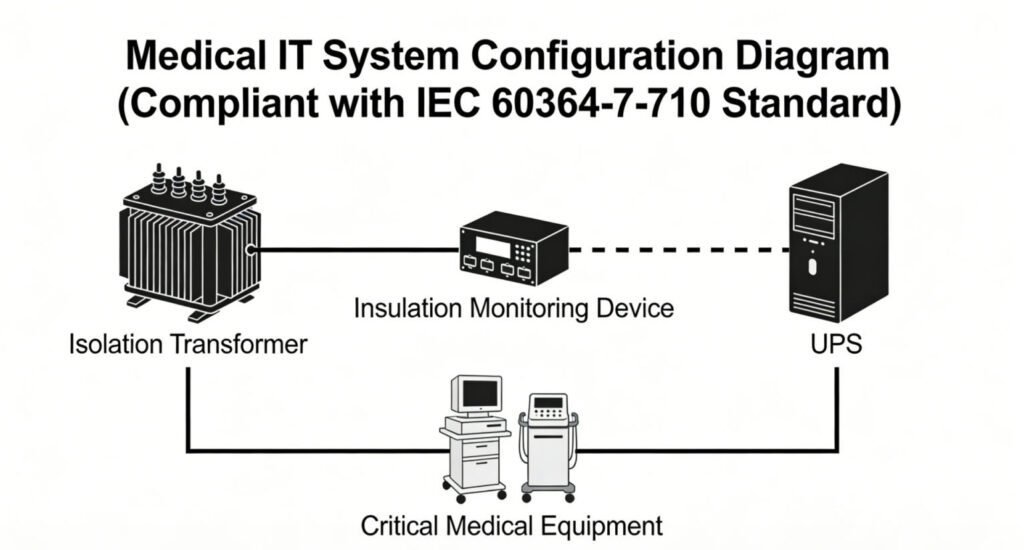

2. Архитектура медицинской ИТ-системы

Для медицинских учреждений группы 2 полная система включает в себя:

• Разделительный трансформатор медицинского класса в соответствии с IEC 61558-2-15
• Устройство контроля изоляции (IMD) согласно IEC 61557-8
• Автоматическое переключение между нормальным и безопасным питанием
• Системы обнаружения неисправностей
• Системы визуальной и звуковой сигнализации

Разделительный трансформатор создает незаземленную ИТ-систему, в которой первые сбои не прерывают подачу электроэнергии, критически важной для жизнеобеспечения.

VII. Рекомендации по выбору медицинских систем бесперебойного питания

1. Выбор пропускной способности и топологии

При указании онлайн ИБП системы для здравоохранения:

• Выберите топологию двойного преобразования для нулевого времени передачи данных
• Выберите емкость с запасом высоты 20-30% над расчетной нагрузкой
• Закажите изолирующие трансформаторы медицинского класса для зон группы 2
• Обеспечение соответствия стандартам IEC 60601-1 и UL 60601-1

2. Однофазное и трехфазное оборудование

В медицинских ИТ-системах обычно используются:

• Однофазные системы (≤10 кВА): Для защиты ограниченного пространства с ограниченными зонами повреждения
• Трехфазные системы (>10 кВА): Для защиты электропитания всего объекта при надлежащем сегментировании

Более компактные однофазные ИБП со специальными разделительными трансформаторами дают преимущества в контроле мест повреждения и упрощают обслуживание.

VIII. Заключение: Лучшие практики защиты медицинского питания

Выходные трансформаторы ИБП промышленной частоты выполняют важные функции - регулирование напряжения, фильтрация гармоник и согласование импеданса, но они не обеспечивают истинную электрическую изоляцию, необходимую для медицинских приложений. Инженеры-конструкторы должны понимать это различие и выбирать специальные разделительные трансформаторы медицинского класса для медицинских учреждений.

Для правильного выполнения требуется:

• Внешние разделительные трансформаторы на выходе ИБП или ниже по потоку
• Соответствие стандартам IEC 60364-7-710 и IEC 60601-1
• Регулярный контроль и обслуживание изоляции
• Интеграция с общими системами аварийного электроснабжения

Понимая эти технические различия, руководители предприятий и инженеры-электрики могут обеспечить безопасность пациентов и соблюдение нормативных требований в критически важных медицинских учреждениях.
